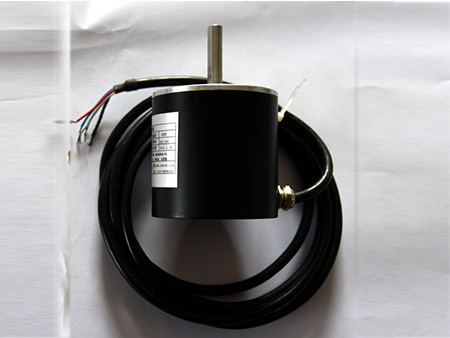

GD64单圈

绝对式编码器及用途：
绝对编码器和被测“物体”联结，能直接测量角度或加变换装置间接测量长度。有光电式、接触式及磁电式。
    它由码盘和读取码盘信息的机构组成。其分辨率由“位数”多少决定。一般单圈7~16位；多圈有16~4096圈，位数比较复杂。如10位的单圈绝对编码器，360度圆周能读出1024个码，角分辨率即为：360/1024(度)。绝对编码器“码值”跟被测“位置”对应是唯一的，具有“断电记忆”功能，无旋转测量积累误差，在“一个循环”内用于测控领域比增量编码器优越，可加前减速箱调节量程。
    广泛应用于水利、轻工、机械、冶金、纺织、石油、航空、航海等行业。具体到工程项目类如：回转台、闸门开度、阀门开度、提升机吊车定位、行车定位、物位测量、弹道发射角度定位、弹道空气舵测量、电子经纬仪等高精度测量定位场合。

1、安装尺寸图：

2、技术参数

型号：GD64-512/1024

测量范围：0-511；0-1023

分辨率：1/512；1/1024

电源电压：DC6-30V

消耗电流：≤25mA

输出信号：B/M/A

使用环境温度：-25-65℃

防护等级:IP64

启动转矩：≤0.4Ncm(室温)

允许最高机械转速：2000rpm

轴允许负载：径向50N,轴向40N

规格：7-10位可选
